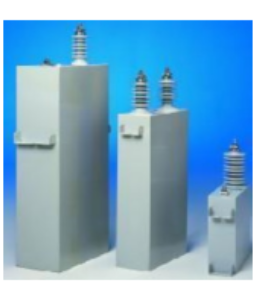

ENTBAM系列高压电容器

概述

ENTBAM系列电容器采用最先进的技术设计:全膜电介质，并使用无氯、安全性高的环保型绝缘油，每一电容器元件都有内附熔丝，每台电容器有内附放电电阻。电容器具有耗损低、重量轻的特性，符合大多数国家及国际的电容器标准。

技术参数

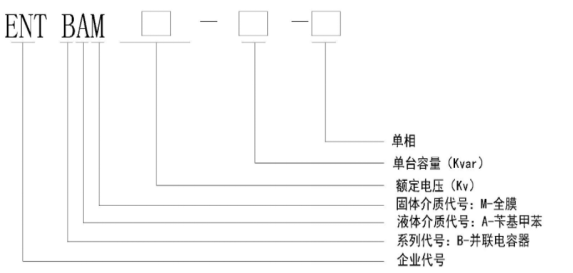

型号含义

主要性能指标

1、电容器安装运行地区环境温度范围为-40℃~+45℃，其中BFF型电容器为-25℃~+45℃，其余为-40℃~+45℃。海拔高度不超过1000米。对安装地点海拔高度超过1000米的电容器，订货时应特别加以说明。

2、电容器极间介质应能承受下列二种试验电压之一，历时10s。

    a.工频交流电压：Ut=（~）=2.15Un

    b.直流电压：Ut=（—）=4.3Un

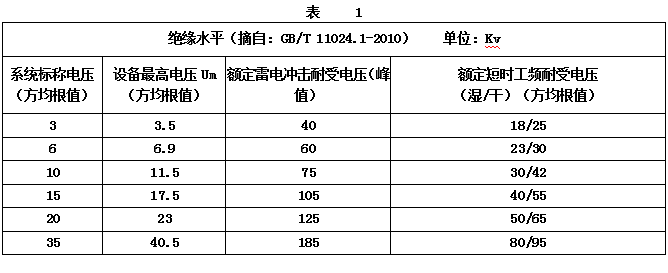

3、电容器端子与外壳的绝缘水平应能承受表1所列的试验电压。

4、 电容器具有表2所示的工频稳态过电压能力。

注：表中的1.20Un、1.30Un及其对应的运行时间在电容器的寿命期间总共应不超过200次，其中若干次过电压可能是在电容器内部温度低于0℃，但在下限温度以内发生的。为了延长电容器的使用寿命，电容器应经常维持在额定电压下运行。

5、电容器能承受第一个峰值不超过2.2Un持续1/2周期的过渡过电压。

6、电容器允许在由于电压升高及高次谐波造成的有效值为1.3In的稳定过电流下运行，对于电容器具有最大正偏差的电容器，这个过电流允许达到1.43In。

7、电容器在工频额定电压下，温度为20℃时的损耗各正切值（tgδ）为

膜纸复合介质电容器：tgδ≤0.0008

全膜介质电容器：    tgδ≤0.0005

注：内部装有放电电阻或熔丝的电容器，其tgδ允许增加0.0001。

8、 内部装有放电电阻的电容器，与电源断开后，能在10分钟内由额定电压的峰值降到75伏以下。若要在5分钟内由额定电压的峰值降到50伏以下，则必须在订货时特别加以说明。

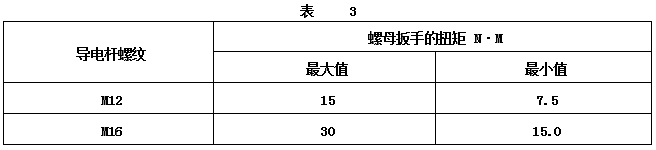

9、 电容器导电杆能承受的扭矩，见表3
