ENTCKSC系列高压串联电抗器

概述

高压串联电抗器主要用于6kV～35kV电力系统与高压电容器组相串联，能够有效的抑制和吸收高次谐波，限制合闸涌流及操作过电压，保护电容器组，改善系统的电压波形，提高电网功率因数。

型号含义

结构特点

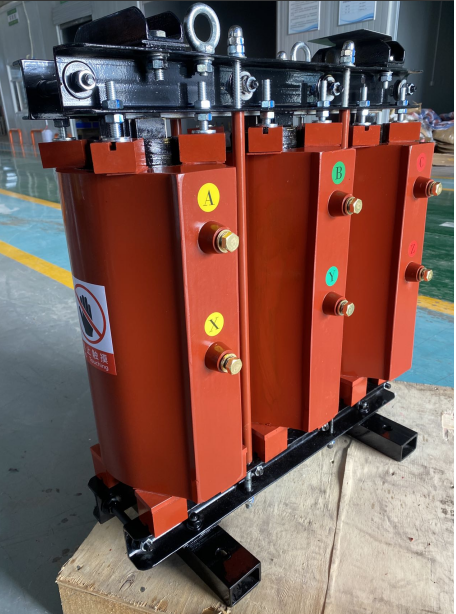

1. 该电抗器分为三相和单相两种，均为环氧浇注式。

2. 铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。

3. 线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度好，能耐受大电流冲击和冷热冲击而不裂开。

4. 环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。

5. 线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。

使用环境

1. 海拔高度不超过2000米。

2. 运行环境温度-25℃～+45℃，相对湿度不超过90%。

3. 周围无有害气体，无易燃易爆物品。

4. 周围环境应有良好的通风条件。

性能参数

1. 可用于系统电压为：6kV、10kV、10.5kV、11kV。

2. 电抗率为：1%、4.5%、5%、6%、7%、12%、14%

3. 绝缘等级：F级，电抗器噪声：≤45dB

4. 过载能力：≤1.35倍下连续运行

5. 电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。
