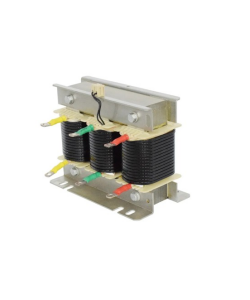

ENTCKSG三相串联电抗器

产品概述

CKSG系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联。当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效地抑制电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地减小合闸涌流及操作过电压，保证了电容器的安全运行。

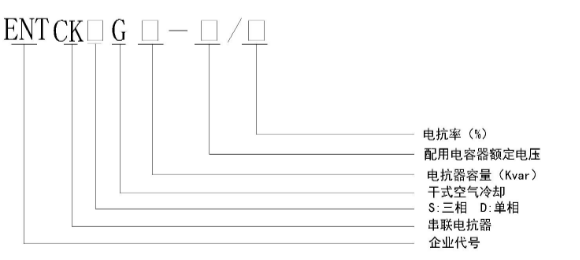

产品型号说明

产品结构特点

1、 铁心采用优质低损耗冷轧硅钢片，铁心柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，气隙间及铁饼与铁轭间采用耐高温高强度粘接剂粘接，以保证电抗气隙在运行过程中不发生变化，同时有效减少铁芯饼之间的震动，从而降低噪升。

2、 线圈采用F/H级漆包铜扁线或漆包铝扁线绕制，排列紧密且均匀，有较好的散热性能。

3、电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪声，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地低噪音地运行。

产品性能参数

1. 可用于1000V以下的各电压等级的电力系统。

2. 电抗率：1%、5%、6%、7%、12%、13%、14%等。

3. 额定绝缘水平:3kV/min。

4. 电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K。

5. 电抗器噪声：不大于45dB。

6. 电抗器能在工频加谐波电流：不大于1.35倍额定电流下长期运行。

7. 电抗值线性度：在1.35倍额定电流下的电抗值与额定电流下的电抗 值之比不低于0.95。

8. 三相电抗器的任意两相电抗值之差不大于±3%。

9. 绝缘耐热等级： F/H级

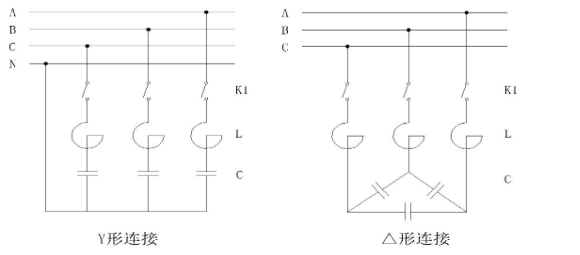

连接方式

产品遵循标准与使用环境条件

1、遵循标准：

IEC60076 《电抗器》

GB10229 《电抗器》

JBT 5346-1998 《串联电抗器》

2、环境条件：

最高温度： +40℃；

最低温度： -25℃；

日平均： +30℃；

年平均： +20℃；

3、海拔高度：小于2000米；

4、环境相对湿度(在25℃时)：< 90％；

5、安装地点：户内。
