EDZ-I低压无功补偿控制器

概述

EDZ-I低压智能无功补偿控制器（适用于全共补滤波补偿场所）是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4KV、50HZ低压配电系统的监测及无功补偿或滤波控制。人机界面为中文LCD液晶显示屏，可实时显示三相测量系统功率因数、电压、电流、有功功率、无功功率、电压电流总畸变率，同时具有RS-485通讯接口，支持MODBUS通讯协议。

主要技术参数

➤ 工作电压：AC220V±20%，50HZ

➤ 取样电压：AC400V（A、C相）

➤取样电流：0～5A或0～1A（根据互感器变比不同需求提前说明；取自进线柜B相互感器）

➤控制输出接点：12路  每路DC12V/30mA或AC250V/5A（干接点）

➤目标cos∮：0.80～1.00步长0.1

➤过压保护：400V～480V（出厂默认值为430V）

➤欠压保护：200V～350V（出厂默认值为320V）

➤门限系数：0.5～1.2步长0.1

➤投切延时：0.02～600s

➤再投延时：1～600s（设180s）

➤谐波电压超限：00.0%～25.0% 步长0.5%

➤谐波电流超限：00.0%～100.0% 步长0.5%

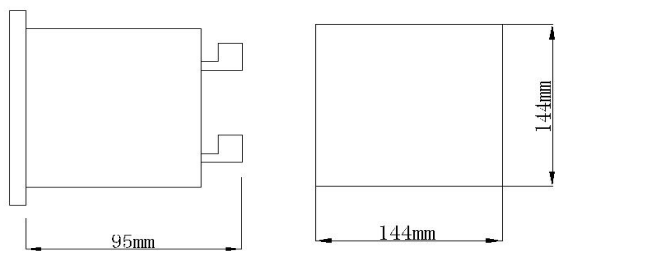

控制器尺寸图

外形尺寸：144mmX144mmX95mm

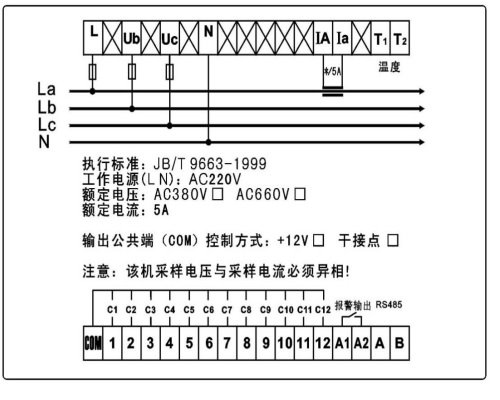

控制器接线图
