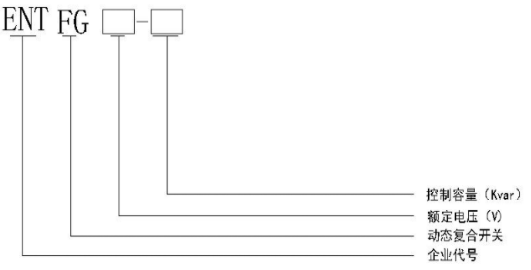

型号说明
产品分类
产品按电容补偿的连接方式分为三角形和星型接法两类：
1、三相共补型：为三角形接法（用△表示）
2、三相分补型：为星形接法（用3YN表示）
主要技术特点
1、过零投切
电压过零导通和电流过零切断。
2、保护功能
采用单片机控制投切，智能监控继电器以及输入电源和负载的运行状况，从而具有完善的保护功能。
电压故障缺相保护：系统电压缺相供电时，开关柜拒绝闭合；而在接通后若出现则自动断开。
电源电压缺相保护：工作电源缺相供电时，开关柜拒绝闭合；接通后若出现缺相则自动断开。
自诊断故障保护：系统自动监控继电器的运行状态，若出现故障，则拒绝闭合或自动断开。
停电保护：接通后，若遇突然停电，自动断开。
3、功耗小
继电器只在投切瞬间耗电，平时不耗电，从而实现节能降耗。
4、工作安全性
控制信号与复合开关隔离。由于采用先进的智能控制技术和专利器件，与同类产品相比，在涌流和安全可靠性方面具备极高的性能优势。
技术指标
1）工作环境条件
相对温度：-25℃～+55℃；
相对湿度：40℃时，20%～90%；
2) 额定工作电压、电流
电压：380V/220V三线四相交流50HZ
允许偏差：三相电压同步变化不大于±20%
失真度：小于5%，波形为正弦波
频 率：50HZ±5%
电 流：不大于65A
3）使用寿命：10万次
4）相 数：三相，单相
5）控制容量：共补三相容量≤40Kvar或≤50Kvar（需定制） 分补每相容量≤10Kvar
6)整机功耗：≤1.5VA
7）接触压降：≤100mV
8）接点耐压：≥1600V AC
9)响应时间：≤1000ms
10）每次接通与关断间隔：≥6秒
11）连连续两次接通间隔：≥120秒
12）安全保护功能：电压故障缺相保护、电源电压缺相保护、自诊断故障保护、停电保护
13）绝缘等级：在正常大气条件下≥10MΩ
14）启动电压：直流：4～32V；
15）输入阻抗：≥6.8kΩ
16）导通阻抗：≤0.003Ω
17）涌流：小于额定电流2倍
18）运行指示
工作指示：开关闭合后点亮。
保护指示灯：开关接通电源后常亮，若有故障时会断续闪亮。故障解除后50s自动恢复正常状态。

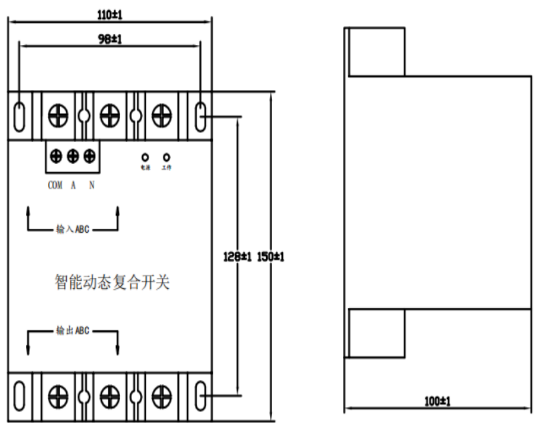

安装位置及尺寸
本装置安装于低压0.4kV系统三相四线制的配电网络上，用于低压并联电容器的通断控制，用户可将本产品安装在低压无功补偿电容柜内或其它适当位置。
1）三相共补
外形尺寸：110mmX150mmX100mm
安装固定尺寸：98mmX128mm
